lunes, 30 de noviembre de 2015

1° PY1_3: Equipamiento instalador de telecomunicaciones Tipo F

Vamos con otro proyecto  del módulo de técnicas. En esta ocasión  se trata de buscar los materiales y aparatos de los que hay que disponer para este tipo de instalador.

Pero antes, haré una breve introducción:

Según la pagina web del Ministerio de Industria, hay 6 tipos de instalaciones:

Tipo A: Infraestructuras de telecomunicación en edificios o inmuebles.
Tipo B: Instalaciones de sistemas de telecomunicaciones.
Tipo C: Instalaciones de sistemas audiovisuales.
Tipo D: Instalaciones de centros emisores de radiocomunicaciones.
Tipo E: Instalaciones de telecomunicación en vehículos móviles.
Tipo F: Instalaciones de infraestructuras de telecomunicación de nueva generación y de redes de telecomunicaciones de control, gestión y seguridad en edificaciones o conjuntos de edificaciones.

En esta ocasión me voy a centrar en  el tipo F,  ya que así me ha sido asignado en clase.

Según el BOE-A-2010-7133, un instalador de tipo F se define de la siguiente forma:

Instalaciones, incluida su puesta a punto y mantenimiento, de infraestructuras de telecomunicación en edificaciones o conjuntos de edificaciones ejecutadas mediante tecnologías de acceso ultrarrápidas (fibra óptica, cable coaxial y pares trenzados categoría 6 o superior), e integración en las mismas de equipos y dispositivos para el acceso a los servicios de radiodifusión sonora y televisión, sistemas de portería y videoportería electrónicas, sistemas de videovigilancia, control de accesos y equipos técnicos electrónicos de seguridad excluida la prestación del servicio de conexión a central de alarmas, así como de redes, equipos y dispositivos para la gestión, control y seguridad que sirvan como soporte a los servicios ligados al Hogar Digital y su integración con las redes de telecomunicación.

Y el equipamiento necesario para este tipo de instalación es el siguiente:

Las empresas instaladoras que trabajen este tipo de instalaciones deberán disponer, como mínimo, de los equipos de rango de medida y precisión adecuados que incorporen las funcionalidades de medida incluidas en los siguientes aparatos: multímetro, medidor de tierra, medidor de aislamiento, medidor de intensidad de campo con pantalla y posibilidad de realizar análisis espectral y medidas de tasa de error sobre señales digitales QPSK y COFDM, simulador de frecuencia intermedia (5-2150 MHz), medidor selectivo de potencia óptica y testeador de fibra óptica monomodo para FTTH, equipo para empalme o conectorización en campo para fibra óptica monomodo y analizador/certificador para redes de telecomunicación de categoría 6 o superior.

Una vez dicho esto, haré una breve lista de los materiales necesarios para un instalador de tipo F,  y un ejemplo con su precio, con el fin de elaborar un presupuesto sencillo:

1. Multímetro:

- Modelo: NR-7182
- Precio: 14,63 € + IVA (17,70 € con IVA)
- Enlace


2. Medidor de aislamiento:


- Modelo: PCE-IT55
- Precio: 115,00 € + IVA (139,15 € con IVA)



3. Medidor de tierra:

- Modelo: PCE-ET 3000
- Precio: 199,00€ + IVA (240,79€ con IVA)



4. Medidor de campo:

- Modelo: DVB-T/C y analogico DTVLINK-T
- Precio: 995,00 € + IVA (1203,95€ con IVA)


5. Medidor selectivo de potencia  óptica:

- Modelo: PROLITE-67
- Precio: 1 795,00 € + IVA (2171,95€ con IVA)

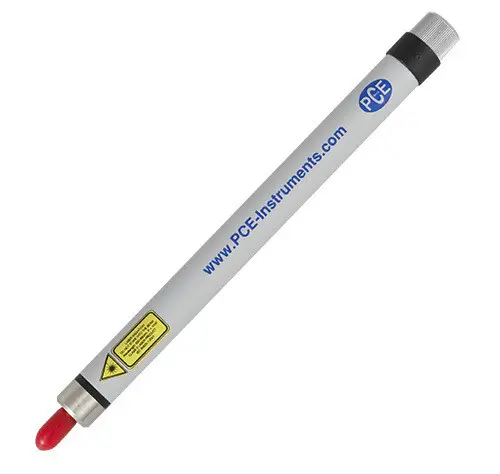

6. Testeador  de fibra óptica monomodo:


- Modelo: PCE-VFL
- Precio: 99,00€ + IVA (119,79€ con IVA)


7. Analizador/Certificador  de redes Cat. 6 o superior:

- Modelo: TF6 Certificador de Redes CAT-6 (principal y remoto) Televes 2367
- Precio: 6.593,77 € con IVA

8. Equipo de empalme  o conectorización  para Fibra óptica monomodo:

- Modelo: PROLITE-40B de PROMAX
- Precio: 6.406,95€ (IVA incluido)


Precio Total: 16894,05 € todo este equipo.


martes, 24 de noviembre de 2015

PY1_3 - Sistema privado de telefonía con Neris 2 en un pequeño hostal

Hola buenas, esta vez os traigo un nuevo proyecto en el que he estado involucrado desde hace un mes más o menos. Para el proyecto debíamos hacer grupos de 3 personas y trabajar juntos. El proyecto consiste en instalar y configurar un sistema con centralita telefónica, para un cliente que no tiene ni idea de cómo se hace. Sí, como lo oyen, algo habitual que nos podría suceder siendo instaladores.

En relación al proyecto, las especificaciones del "cliente" eran:

1. La instalación debe cubrir las 6 habitaciones con puntos de telefonía  y una recepción, en total 7 puntos de telefonía con 2 líneas RDSI.
2. La extensión de la Recepción (tlf. office) debe ser el destino de las llamadas entrantes, tener la posibilidad de poder realizar llamadas al exterior y tendrá restringidos los números que comiencen por 806, 803, 807 y 00. Además incorporará la capacidad de visualizar el estado de las líneas y la posibilidad de llamar las habitaciones mediante teclas programables. También podrá cambiar el modo de la central a día/noche/FinDeSemana.
3. Las habitaciones 1 y 2 tendrán teléfonos analógicos con posibilidad de realizar llamadas al exterior y tendrá restringidos los números que comiencen por 806, 803, 807 y 00.
4. las habitaciones 3, 5 y 6 tendrán teléfonos office con posibilidad de realizar llamadas al exterior y tendrá restringidos los números que comiencen por 806, 803, 807 y 00.
5. La habitacion 4 tendrá un teléfono RDSI con posibilidad de realizar llamadas al exterior y tendrá restringidos los números que comiencen por 806, 803, 807 y 00.
6. Al cliente le interesa que las habitaciones tengan como número de teléfono interno el 70x, donde x es el número de la habitación.
7. El cliente quiere que las habitaciones puedan realizar llamadas externas por la línea RDSI 2, dejando la línea RDSI 1 para uso exclusivo de la recepción y para la entrada de llamadas desde el exterior.
8. Todas las extensiones tendrán acceso a la programación de la función despertador de la centralita.

¿Nuestros recursos?:
- PBX Neris 2.
- Teléfonos analógicos.
- Teléfonos office.
- Teléfono RDSI.
- Manuales técnicos.
- PC  + Software configurador.
- Internet.

Bueno, puedes encontrar igualmente toda la información del proyecto aquí.

Al principio se veía muy bien eso de poder acceder a los manuales técnicos o a internet para desarrollar el proyecto. La triste realidad era que tanto el manual que venia de serie de la neris 2 como el propio internet era insuficiente. El manual era bastante farragoso, muchas páginas para algo que puede conseguirse siguiendo unos pocos pasos. Respecto a internet, hubo una página que nos sacó de bastantes dudas: http://telefonia.blog.tartanga.net/neris-2/ . En principio bastante bien explicado, con imágenes  y señalando paso a paso de lo que hay que hacer. .

En primer lugar, lo 1º que hay que hacer es instalar el software en el PC. Una vez hecho eso, se inicia y se comprueba la conexión. Nos movemos a la pestaña comunicación,  y dentro de la misma le damos a establecer conexión para comprobar que lo detecta el PC. Luego, hay que cargar la configuración inicial, que en nuestro caso vendría a ser darle a primera iniciación dentro de la pestaña Comunicación, lo cual reiniciará la neris 2.


Los diferentes menús de programación son relativamente sencillos de entender. En imagen superior se muestran los menús de Configuración del sistema, Tráfico de enlaces (líneas externas) y Extensiones.


Aquí se muestran los menús correspondientes al sistema DECT, Destinos de las llamadas entrantes y la función Registro de llamadas.



Bueno, respecto a la configuración del proyecto. El segundo paso a seguir era el dimensionamiento del hotel. Eso se lograba creando las distintas habitaciones y la recepción según las especificaciones que nos pedían. Dentro de la configuración se hacía accediendo a la pestaña Configuración del sistema/Plan de numeración, ejecutando acciones tan sencillas como añadir terminal, elegir el puerto físico del panel de conexiones de la neris 2 a la que irá y elegir el tipo de teléfono que se utilizará (analógico, office o RDSI).


En nuestro caso, los analógicos de las habitaciones 701 y 702 los pusimos en el puerto T2 y T3 respectivamente (el puerto T1 no funcionaba), los office en los puertos T13, T14, T15 y T16. Los puertos T13, T14 y T15 simbolizan a las habitaciones 3, 5 y 6 dentro del panel de númeración configurado arriba. El puerto T16 pertenece a la recepción. En el puerto S01 conectemos el teléfono RDSI, que en el proyecto debe ser instalado dentro de la habitación 704. Y por último, el puerto T01, no se trata de una extensión, pero conecta la centralita con el exterior, por tanto su configuración pertenece a otra pestaña.




¡Ah sí!, Nuestro compañero Carlos descubrió que si se conectan los terminales en sus puertos pertinentes sin estar configurada la neris 2, y luego se resetea, la propia centralita identifica cada terminal y los configura automáticamente. Luego, simplemente se pone el nombre de la habitación que se crea conveniente.

El siguiente paso que realicemos, fue establecer las líneas del RDSI, que según las especificaciones del proyecto, la línea RDSI 2 uno del proyecto debe ser para uso exclusivo de la recepción, y para la entrada de llamadas desde el exterior, y la línea RDSI 2 será utilizada para las habitaciones puedan realizar llamadas externas.

Las líneas RDSI se configuran en la pestaña Tráfico de enlaces/enlace. La primera que configuremos fue la de recepción, para ello vamos a destinos dentro de la misma pestaña y en la línea 0.1 colocamos en las posiciones 1, 2 y 3 la extensión 700 que se corresponde con la recepción.


Luego, donde dice Gestión TEI, dejarlo en P-MP (Punto-MultiPunto). Básicamente la diferencia entre P-P y P-MP es que en P-P (Punto -Punto) la forman redes que se comunican nodo a nodo y en  P-MP redes que se comunican de un nodo a varios nodos, es decir, la línea de comunicación de la centralita está compartido por todas las terminales en red.



En la línea 0.2, sería crear un grupo e incluir las extensiones que especificaba el proyecto (Habitaciones 1-6), para que puedan llamar al exterior por esa línea. Más abajo explicaré como se crean los grupos.


La creación de grupos es algo tan sencillo como dirigirse a Tráfico de enlace/Grupo de usuarios, ir al clickear en un grupo y añadir las extensiones que contendrán ese grupo (en nuestro caso lo hicimos en el grupo 2). Esto permitirá englobar todas las extensiones pertenecientes a las habitaciones en un mismo grupo, y podremos seleccionarlo posteriormente a la línea 0.2 en la pestaña Tráfico de enlaces/enlace/destinos. Al igual que en el paso anterior, hay que marcar P-MP en la pestaña línea dentro de Tráfico de enlaces/enlace.

El siguiente paso que hicimos fue el de restricción de llamadas. Según las especificaciones del proyecto, había que restringir las llamadas que comenzaran por los números 803, 806, 807 y 00.


Nos dirigimos a Extensión/Restricción de dígitos interna y añadimos esos números en la columna "Restringidos". Abajo hay un recuadro para verificar los números, respecto a los números permitidos o restringidos arriba.

El siguiente paso que hicimos fue el de configurar las teclas programables del teléfono de la recepción. Nos movemos a la pestaña Extensión/Datos office/Tecla, y vemos un panel (imagen de abajo).


En este punto, el paso a seguir es bastante sencillo. clickamos dentro del recuadro, al lado de las teclas, seleccionar la función y elegir la extensión que queramos que corresponda a dicha función. En nuestro caso las configuremos con 2 extensiones por tecla. Su funcionamiento básicamente es que si pulsamos una vez la tecla llama a la 1º extensión que haya en el recuadro, y si pulsamos la misma tecla dos veces, llama a la 2º extensión dentro del mismo recuadro. Por ejemplo: -1 vez: Habitación 1 - 701, - 2 veces: Habitación 2-  702. Esta configuración es similar para cada tecla (2, 3 y 4).

Respecto a la configuración de la función despertador, nos dirigimos a la  pestaña Configuración del sistema/Funciones controladas por tiempo y sensor, aquí podemos configurar la hora, fecha etc., en nuestro caso le damos a añadir en la columna "función".


Seguidamente nos saltará una ventana con una serie de funciones, la que nos interesa es la "función llamada de aviso [servicio despertador]".


Y elegimos la extensión a configurar.

Respecto a la posibilidad de que las habitaciones programen la alarma a la que quieran ser despertados, es tan sencillo como pulsar con el teléfono *56 seguido de la hora a la que quieren que suene. Por ejemplo *561450 equivaldría a la función despertar a la hora 14:50. Cada función tiene un código y este es facilitado por el panel de arriba.

La especificación de cambiar el modo de la central a día/noche/FinDeSemana no supimos hacerlo. También se nos pasó por alto enrutar las líneas RDSI. El manual no estaba muy claro. También tuvimos un pequeño fallo con el T01 de la neris 2, no nos dimos cuenta hasta muy tarde de que estaban salidos los cables.

El último punto a cumplir es la documentación, que la conforman el esquema de cableado de la instalación y el archivo .pbx que posee la programación de la Neris 2.

Respecto al esquema lo he hecho como creo conveniente, mostrando las conexiones y los puertos, semejantes físicamente al panel de conexiones de las imágenes. La manera que tiene nuestra neris de conectarse al exterior es por medio del TR1, y su comunicación con el exterior se simboliza con la centralita local (imagen de abajo).



Y bueno, el documento que alberga la programación de la centralita, tal como la hemos configurado.



 La otra centralita (línea externa, para comprobar que comunicaba con el exterior).


Pc utilizado para la configuración de la Neris 2, y algunas extensiones (teléfonos).


Vista general de la Neris 2, la centralita externa y las extensiones.


Panel de conexiones y cableado.



El proyecto en sí, propiamente dicho ha sido bastante interesante y entretenido. Como me era insuficiente el material dado por el profesor, eché mano de internet, pdfs, y algunos documentos de ingeniería. Con ello pude darme cuenta de cuán complejo es en realidad es todo esto de la telefonía. La información es codificada y transportada en forma de paquetes. Aunque suene muy simple esto que acabo de decir, cada paquete posee una serie de elementos con los que se basta para saber adónde debe enviar la información, la longitud de la misma, si contiene errores, el tipo de servicio, etc.

viernes, 6 de noviembre de 2015

Proyecto 1_2 - ICT Telefónica con cables de pares.

Hola de nuevo!!! Tras un tiempecillo sin publicar os traigo un proyecto reciente que acabamos de terminar en TPIT. Una vez aprendido las distintas partes de una ICT telefónica, adquirimos las técnicas necesarias para su instalación y hemos realizado las pruebas pertinentes para validarla. También aprendimos a realizar  el plano de la instalación y a presupuestar esos trabajos.

Para la realización del proyecto hemos seguido el anexo II del Real Decreto  346/2011, unos apuntes que nos facilitó el profesor. Básicamente hay dos tipos de redes telefónicas en relación a la distancia que haya desde el punto de interconexión hasta el PAU más alejado. Si la distancia es menor a 100 m, deberemos instalar la red telefónica  de cables de par trenzado; en caso contrario, deberá ser de cable de pares. Ya que el cableado de la ICT es distinto, tanto la instalación como el protocolo de pruebas a realizar es distinto.

Como no hay materiales para todos y necesitamos saber instalar ambos tipos de redes, no todos podemos trabajar en el mismo proyecto, así que mientras unos están en el proyecto de cables de par trenzado, otros estarán en el de cable de pares. Casualmente a mí me toco el de cable de pares.

Este proyecto se ha realizado a partir de unos planos  de una edificación  constituida por  5 locales y  6 viviendas. Debemos seguir una serie de objetivos para completar el proyecto.  El primero de ellos viene a ser el diseño y dimensionamiento de la red. Básicamente viene a ser calcular el nº de líneas mínimas, BATs, regletas, metros de cable, etc necesarios para su instalación y su determinar su respectiva distribución.

Así lo hice yo: Diseño y Dimensionamiento.

El segundo de ellos, es realizar una especie de esquema de la red telefónica que nos sirviese de guía a la hora de la instalación. En ella hay que representar de manera simple los elementos que componen la red (RITI, Registros secundarios, PAUs, BATs, regletas) y la conexión correspondiente entre cada elemento.

Inicialmente lo hice a mano alzada, una especie de boceto con cada elemento necesario, dibujando su RITI, PAUs.., y respectiva distribución. Una vez diseñado a bolígrafo el boceto (si, ya sé lo que piensan, pero no disponía de lápiz y goma, soy un temerario) pensé que lo mejor sería trasladar el esquema a un entorno más profesional.

El programa que utilicé  para ello fue el Microsoft Visio 2013, un programa muy potente en lo que se refiere a la realización de esquemas y diagramas. Posee una interfaz flexible, intuible y bastante cómoda, totalmente recomendado para cualquiera que vaya a cursar algún grado técnico o alguna ingeniería, o le interese mínimamente este tipo de temas.

Personalmente lo hubiera disfrutado de no ser por los problemas que me causó su instalación (sin mencionar la pérdida de días). Tuve que borrar varios programas relacionados con Microsoft, instalar y reinstalar constantemente, y ni así pude lograr tal ferviente hazaña. Derrotado, acabé recurriendo a métodos pocos ortodoxos para poder usarlo cómodamente en mi pc personal, ya me entendéis.

Nuevamente, lo hice así: Esquema de la instalación. Estuve unas cuantas horas, pero no creo que quedase tan mal. Juzguen por ustedes mismos jajaja.


¡Ah sí! Por si de casualidad no os abre el del 2013, echadle un vistazo a este (formato .vsd- 2003-2010)


Una vez realizado tanto el diseño y dimensionamiento de la instalación como su respectivo esquema, adopté una mentalidad distinta, me daba cuenta de por donde iban los tiros. De no saber nada a saber algo, que pese a que el asunto parezca complicado, es bastante sencillo.

El siguiente objetivo era el de instalar una red telefónica de cable de pares para una ICT. El proyecto había que hacerlo en parejas (¡y que suerte!, porque sería ajetreado hacerlo solo dado el tiempo establecido). Por suerte para mí, mi compañero no faltó un solo día, lo cual agilizaba bastante las cosas (dos cabezas piensan mejor que una, o eso se suele decir en estos casos). Dado que no habían materiales suficientes  y el tiempo era bastante limitado, nuestro profesor nos dispuso a hacer una maqueta de la instalación. Con su punto de interconexión, registros secundarios, PAUs, y BATs, como si fuera una instalación real a escala más pequeña. De inicio, nos da cada grupo que estamos realizando el proyecto con cable de par:

-    2 soportes para regletas telefónicas de 10 pares.
-    4 soportes para regletas telefónicas de 5 pares.
-    4 registros secundarios.
-    1 registro principal.
-    4 PAUs.
-    4 BATs dobles.
-    1 multiplexor pasivo.
-    6 regletas telefónicas de 10 pares.
-    4 regletas telefónicas de 5 pares.

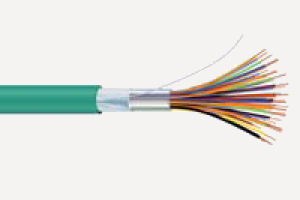

-    Manguera de 25 pares.
-    Cable de 2 pares.
-    Cable de pares trenzados.
¡Y qué menos qué decir que pueden ver el proyecto a realizar aquí!

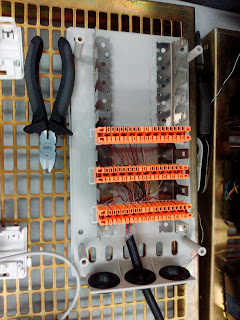

El primer paso que tomemos yo y mi compañero fue el de ubicar los distintos elementos en el soporte, y atornillarlos. El registro principal en un extremo, el multiplexor en el otro, las PAUS en el medio y los registros secundarios y los BATs en los laterales.

Una vez terminada la instalación de los elementos, medimos la distancia que había desde el registro principal al último registro secundario,  tomando cable de más y salvaguardando la posibilidad de que más tarde nos faltase cable (roturas, averías, etc). Una vez medida la cantidad de cable que necesitamos, nos dispusimos a a cortarla de la manguera de 25 pares que se nos facilitó. Tras eso, nos dispusimos a separar lo distintos pares según el siguiente código, ¡qué frustrante  era luego darse cuenta que la pareja no era la adecuada en el otro extremo al comprobarlo con el multímetro!. Por suerte logremos acabar correctamente, porque sería la desdicha de ser incorrecto el pareado al impactarlos.

Bueno, tras el poco divertido paso anterior, impactamos cada pareja en las regletas de interconexión ubicadas en el registro principal con un impactadora o insertadora.








El siguiente paso era introducir el cable por los registros secundarios, ir cortando la parte gruesa de la manguera que debía quedarse dentro del registro, dejando los pares visibles para poder maniobrar con ellos, y dejando nuevamente la parte externa intacta en la conexión de registro a registro como protección a posibles siniestros. Según vimos, la manguera posee una especie de hilo guía, ajeno al conjunto de pares, que facilita la retirada de la protección externa. A medida que íbamos introduciendo el  cable por los registros, ibamos buscando las parejas coincidentes según el orden  con el que los impactamos en el registro principal e impactándolas siguiendo la misma configuración en sus respectivas regletas de distribución.







Después de eso, cortamos 4 latiguillos de cable de 2 pares y  unimos las PAUs que contienen 2 hembras RJ45  (las rosetas blancas que se ven en la imagen de abajo), insertando cada cable en un extremo en la roseta, e impactándolo por el otro extremo  en la regleta de su respectivo registro secundario. Es aconsejable hacerlo en el mismo orden de colores, para evitar errores (a nosotros nos sucedió, los habíamos colocado mal y tuvimos que volver a hacerlo).







Luego, se cortan 5  latiguillos de cable de pares trenzados (4 pares), 4 para unir los BATs con sus respectivas PAUs, y un último latiguillo para conectar el multiplexor con el último BAT (el más cercano al multiplexor). Como no hay más multiplexores, lo hacemos con uno. Los latiguillos  tienen en nuestro caso en un extremo un conector macho RJ45  y en nuestro caso usamos la configuración de tipo B. En el otro extremo del cable,  un conector hembra RJ45 con la misma configuración, el RJ45 macho se conecta al hembra PAU y el hembra se deja como salida  BAT.  Básicamente, el modo que seguimos nosotros para introducir el cable en ambos  conectores, hembra y macho,  fue ordenar los colores, cortarlos con la crimpadora con una la cuchilla que tiene especializada para ello y, una vez parejos,  introducirlos en el conector.  Luego, con la crimpadora, según sea el tipo de conector (porque según el tipo es para una función u otra, RJ45 es para red ethernet, RJ11 para teléfono ..., en nuestro caso  es RJ45), buscar el que le corresponda y crimparlo fuerte. Esto hará bajar los pines del conector, y atrapará el cable en la parte inicial del conector, impidiendo que salga, y dejándolo funcional.

¡Ojo! Hay que tener cuidado de no ordenar mal los colores al introducirlos dentro del conector, deben seguir la configuración que elijamos (A o B), es un error muy común al trabajar con ellos. Por último, también hay que asegurarse de que esté bien crimpado o el conector podrá salirse debido a algún tirón y dejará de ser útil.



Posteriormente, medimos la resistencia óhmica, desde el registro principal  hasta cada PAU, cortocircuitando este uniendo ambos extremos. De esta manera podemos comprobar si hay algún cable roto o alguna avería de por medio. Este proceso repetirlos con todas las PAUs.  Para ello usemos un polímetro (imagen de arriba).

Nosotros (yo y mi compañero) tuvimos un pequeño fallo, y resultó ser que había un cable que se había roto al impactarlo. Hay que tener cuidado con estos pequeños fallos, porque suelen pasarse por alto. Hay casos donde la instalación está correctamente instalada, pero se falla en lo mas simple, en las impactaciones.

Luego, muy al final de instalación (junto con todos los demás), nos dimos cuenta que no habíamos puesto las etiquetas en las regletas, identificando cada una con su respectiva vivienda.





 La instalación quedó  así (antes y después de colocar las etiquetas).









Finalmente, el último paso para terminar el proyecto, que es presupuestar una instalación real. El profesor nos facilita una página de la que podemos valernos para presupuestar la instalación con la que hemos estado trabajando en relación a los planos. Ésta nos genera los precios  por unidad de obra (UO) de cada material. En base a esta página podemos elaborar el presupuesto usando una hoja de cálculo excel, sumando los costes de todas las UOs, y aplicando el IVA (21%). Para quien sienta curiosidad sobre la página o quiera consultar algún precio, es esta.

                                                          Presupuesto de la instalación




Dado que el medidor dejó de funcionar, no pudimos elaborar el protocolo, ya que no disponíamos de las medidas necesarias.  Respecto a la práctica, personalmente diría que es bastante útil, ayuda a digerir bastante la teoría y a consolidar el conocimiento. Al inicio estábamos muy perdidos, algo comprensible; por medio de investigación, y el apoyo de los compañeros que pasaban el mismo puro fuimos concibiendo la metodología y adquiriendo una cierta concepción global con el asunto en sí.

A rasgos generales, parece más complicada de lo que en verdad es. Diría que su principal "dificultad" es el no haber instalado ni haber manejado antes estos aparatos.


                                                               Carpeta del proyecto


domingo, 27 de septiembre de 2015

Hola a todos. Les doy la bienvenida a mi blog. Actualmente estoy cursando el ciclo superior en Sistemas de Telecomunicaciones e Informáticos. Publicaré los proyectos y tareasque  hagamos en los módulos de  Técnicas y Procesos en Infraestructuras de Telecomunicaciones (TPIT) y  Sistemas de Telefonía Fija y Móvil (STFM) del ciclo.
